Вентиляторы среднего давления ВР 280-46

Артикул: ВР 280-46 🖶 Распечатать упрощённую версию

Вентиляторы среднего давления ВР 280-46 Изображение_1

Вентиляторы ВР280-46 рассчитаны на среднее давление при одностороннем всасывании рабочей среды. Конструкция вентиляторной установки – моноблочная. В качестве опоры используется рама, посредством которой вентилятор ВР 280-46 крепится к крыше или стенам здания. На раме установлен металлический кожух по типу «улитка».

Всасывание рабочей среды происходит через круглый патрубок вдоль оси вращения рабочего колеса, а его выброс – через прямоугольный патрубок под прямым углом. На фланцах обоих патрубков предусмотрены отверстия под крепление к воздуховодам. Корпус может вращаться относительно рамы, что позволяет выставить его под необходимым углом к горизонту. Вентиляторы ВР 280-46 могут быть использованы для перемещения рабочей среды в различных промышленных технологических установках, рассчитаны на работу с малозапыленным воздухом и газовоздушными смесями. В рабочей среде не допускается наличие взрывоопасных веществ, а также липких или волокнистых материалов.

Аналогичными вентилятору ВР280-46 являются следующие марки и модификации вентиляторов: ВЦ14-46, ВР 300-45.

  • ✗ Уточняйте наличие
  • Цена:По запросу Получить скидку!
  • Заказать Подобрать аналог

  • Общая информация

  • Характеристики

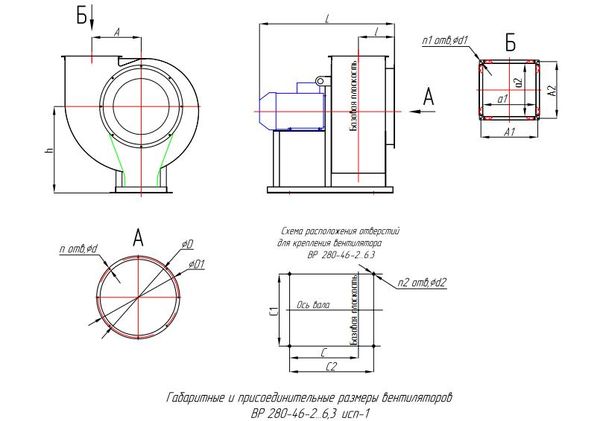

Габаритные и присоединительные размеры вентиляторов ВР 280-46 исп-1

Типоразмер
вентилятора

 A, мм A1, мм A2, мм C, мм C1, мм C2, мм D, мм D1, мм L, мм а1, мм
ВР 280-46-2 130 171,5 171,5 268 220 210 212 245 526 140
ВР 280-46-2,5 162 206,5 206,5 265 220 300 257 292 588 175
ВР 280-46-3,15 205 252,5 252,5 316 220 400 318 353 634 221
ВР 280-46-4 260 311,5 311,5 386 290 500 405 440 828 280
ВР 280-46-5 324 381,5 381,5 505 410 600 502 537 1028 350
ВР 280-46-6,3 410 472,5 472,5 498 460 650 633 668 1219 441
ВР 280-46-8 520 591,5 591,5 838 606 1050 803 850 1527 560



Типоразмер
вентилятора		 a2, мм d, мм d1, мм d2, мм h, мм. n, шт. n1, шт. n2, шт. l, мм
ВР 280-46-2 140 6 10 12 250 6 4 4 147
ВР 280-46-2,5 175 6 10 12 320 8 4 4 164,5
ВР 280-46-3,15 221 6 10 12 410 8 4 4 187,5
ВР 280-46-4 280 6 10 12 520 8 4 4 217
ВР 280-46-5 350 8 10 14 650 8 4 4 252
ВР 280-46-6,3 441 8 10 14 720 8 4 4 297,5
ВР 280-46-8 560 10 10 14 905 16 4 4 389

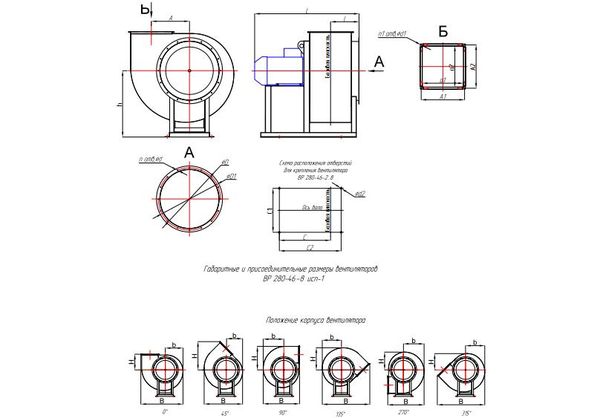

Размеры, зависящие от положения корпуса вентиляторов ВР 280-46 исп-1

Типоразмер
вентилятора		 Пр 0º Пр 45º Пр 90º
В, мм b, мм H, мм В, мм b, мм H, мм В, мм b, мм H, мм
ВР 280-46-2 355 153 166 330 140 273 344 178 220
ВР 280-46-2,5 460 190 198 411 175 330 419 221 270
ВР 280-46-3,15 576 240 238 519 221 405 517 279 336
ВР 280-46-4 734 304 291 657 279 509 644 353 430
ВР 280-46-5 908 379 340 819 348 614 780 440 529
ВР 280-46-6,3 1138 478 420 1034 439 763 976 556 661
ВР 280-46-8 1436 606 533 1311 557 963 1238 705 830



Типоразмер
вентилятора		 Пр 135º Пр 270º Пр 315º
В, мм b, мм H, мм В, мм b, мм H, мм В, мм b, мм H, мм
ВР 280-46-2 438 165 190 344 178 153 438 165 140
ВР 280-46-2,5 536 206 237 419 221 190 536 206 175
ВР 280-46-3,15 665 260 299 517 279 240 665 260 221
ВР 280-46-4 838 329 378 644 353 304 838 329 279
ВР 280-46-5 1023 410 471 780 440 379 1023 410 348
ВР 280-46-6,3 1280 517 595 976 556 478 1280 517 439
ВР 280-46-8 1618 655 754 1238 705 606 1618 655 557

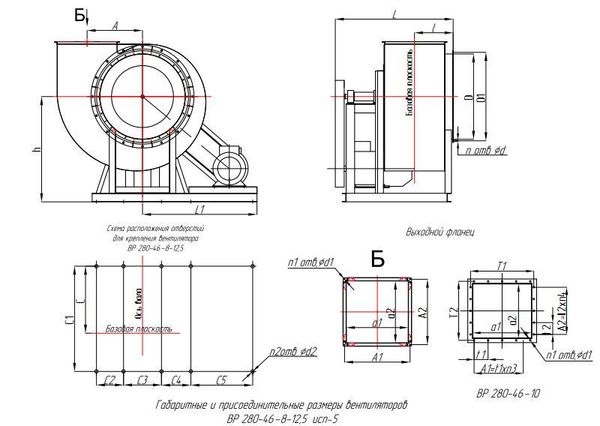

Габаритные и присоединительные размеры вентиляторов ВР 280-46 исп-5

Типоразмер
вентилятора

 A, мм A1, мм A2, мм C, мм C1, мм C2, мм C3, мм C4, мм C5, мм D, мм D1, мм Т1, мм Т2, мм L, мм
ВР 280-46-8 520 591,5 591,5 755 1082 322 239 591 --- 803 850 --- --- 1257,5
ВР 280-46-10 653 600 600 780 1152 370 360 710 --- 1000 1050 754 754 1350
ВР 280-46-12,5 813 907 907 1025 1527 478 588 505 829 1250 1310 --- --- 1690



Типоразмер
вентилятора		 L1, мм a1, мм a2, мм d, мм d1, мм d2, мм h, мм t1, мм t2, мм n, мм n1, мм n2, мм n3, мм n4, мм L, мм
ВР 280-46-8 1026 560 560 10 10 14 907 --- --- 16 4 8 --- --- 389
ВР 280-46-10 1376 698 696 11 12 14 1120 150 150 12 20 8 4 4 450
ВР 280-46-12,5 1678 875 875 12 10 16 1375 --- --- 16 4 10 --- --- 545,5
Размеры, зависящие от положения корпуса вентиляторов ВР 280-46 исп-5
Типоразмер
вентилятора		 Пр 0º Пр 45º Пр 90º
В, мм b, мм H, мм В, мм b, мм H, мм В, мм b, мм H, мм
ВР 280-46-8 1856 830 533 1780 754
ВР 280-46-10 2431 1055 660 2318 942 1213 2256 880 1055
ВР 280-46-12,5 2980 1302 785 2851 1173 1476 2768 1090 1302



Типоразмер
вентилятора		 Пр 270º Пр 315º
В, мм b, мм H, мм В, мм b, мм H, мм
ВР 280-46-8 1559 533 606 1989 963 556,5
ВР 280-46-10 2036 660 755 2588 1213 693
ВР 280-46-12,5 2463 785 925 3154 1590,5 843

Размеры, зависящие от положения корпуса вентиляторов ВР 280-46 исп-5 (Спец)

Типоразмер
вентилятора		 Пр 0º Пр 45º Пр 90º Пр 135º
В, мм b, мм H, мм В, мм b, мм H, мм В, мм b, мм H, мм В, мм b, мм H, мм
ВР 280-46-8 1632 606 533 1583 556,5 963 1559 533 830 1989 963 754
ВР 280-46-10 2131 755 660 2068 692 1213 2036 660 1055 2588 1213 942
ВР 280-46-12,5 2227 925 785 2521 843 1476 2463 785 1302 3154 1476 1173

Аналоги ВР 280-46

Ближайшими аналогами центробежного вентилятора ВР 280-46 по аэродинамическим характеристикам являются вентиляторы марок ВЦ 14-46, ВР 15-45, а также ВР 300-45. Перечисленные виды вентиляционного оборудования могут рассматриваться в качестве полноценной альтернативы ВР 280-46.

ВЦ 14-46 – это центробежный вентилятор, рассчитанный на одностороннее всасывание и работу на среднем давлении. Корпусные детали изготавливаются из оцинкованной тонколистовой стали. Рабочее колесо – штампованное.

Вентиляторы ВЦ 14-46 выпускаются право- и левостороннего вращения. Вентилятор ВР 15-45 рассчитан на работу на низком и среднем давлении при одностороннем всасывании. В качестве привода используется асинхронный электрический двигатель. ВР 15-45 также производятся в двух исполнениях по направлению движения колеса: правые и левые.

Марка вентилятора Исполнение Электродвигатель Параметры в рабочей зоне Масса, кг Виброизоляторы
Частота вращения, об/мин. Мощность, кВт Тип *  Производ-сть, м³х1000/час Полное давление, Па Марка  кол-во в комплекте
ВР 280-46 №2 1 1450 0,18 АИР56В4 0,57-0,80 270-310 20 ДО-38 4
1450 0,25 АИР63А4 0,57-1,07 270-330 22
1450 0,37 АИР63В4 0,57-1,30 270-305 22
2900 1,1 АИР71В2 1,11-1,57 1080-1210 25
2900 1,5 АИР80А2 1,11-2,00 1080-1310 25
2900 2,2 АИР80В2 1,11-2,55 1080-1220 31
ВР 280-46 №2,5 1 1450 0,37 АИР63B4 0,89-1,20 410-470 30 ДО-38 4
1450 0,55 АИР71А4 0,89-1,90 410-520 32
1450 0,75 АИР71В4 0,89-2,40 410-510 27
1450 1,1 АИР80А4 0,89-2,55 410-495 32
2900 2,2 АИР80В2 1,80-2,45 1600-1830 38
2900 3,0 АИР90L2 1,80-3,20 1600-2040 42
2900 4,0 АИР100S2 1,80-3,90 1600-2100 49
2900 5,5 АИР100L2 1,80-4,90 1600-2000 53
2900 7,5 АИРМ112М2 1,80-5,10 1600-2000 74 ДО-39 4
ВР 280-46 №3,15 1 960 0,37 АИР71А6 1,18-1,60 320-370 43 ДО-38 4
960 0,55 АИР71В6 1,18-2,61 320-405 43
960 0,75 АИР80А6 1,18-3,35 320-390 46
960 1,1 АИР80В6 1,18-3,55 320-380 46
1450 1,1 АИР80А4 1,79-2,60 710-860 46
1450 1,5 АИР80В4 1,79-3,40 710-910 47
1450 2,2 АИР90L4 1,79-4,80 710-900 51
1450 3,0 АИР100S4 1,79-5,4 710-890 71 ДО-39 4
ВР 280-46 №4 1 960 1,1 АИР80В6 2,55-3,55 540-625 57 ДО-38 4
960 1,5 АИР90L6 2,55-4,75 540-680 59
960 2,2 АИР100L6 2,55-6,60 540-690 78
960 3,0 АИРM112MA6 2,55-7,55 540-660 96
1450 4,0 АИР100L4 3,81-5,45 1230-1480 78
1450 5,5 АИР112M4 3,81-6,85 1230-1580 102
1450 7,5 АИР132S4 3,81-10,3 1230-1565 126 ДО-39 4
1450 11,0 АИР132M4 3,81-11,4 1230-1550 135
ВР 280-46 №5 1 960 4,0 AИР112MB6 5,0-8,40 860-1070 139 ДО-40 5
960 5,5 AИР132S6 5,0-11,15 860-1150 160
960 7,5 AИР132M6 5,0-14,15 860-1120 176
960 11,0 AИР160S6 5,0-16,0 860-1095 176
1450 11,0 AИР132М4 7,50-10,8 1980-2380 176
1450 15,0 AИР160S4 7,50-14,5 1980-2500 218 ДО-41 5
1450 18,5 AИР160M4 7,50-17,0 1980-2540 243
1450 22,0 A180S4 7,50-19,0 1980-2580 268
1450 30,0 A180M4 7,50-24,5 1980-2500 278
ВР 280-46 №6,3 1 725 5,5 АИР132М8 7,50-12,6 790-980 214 ДО-41 5
725 7,5 АИР160S8 7,50-17,3 790-1040 256
725 11,0 АИР160М8 7,50-23,0 790-1020 281
725 15,0 А180М8 7,50-24,6 790-990 274
960 11,0 АИР160S6 10,1-15,6 1390-1640 268
960 15,0 АИР160М6 10,1-20,5 1390-1790 293 ДО-42 5
960 18,5 А180М6 10,1-24,4 1390-1820 328
960 22,0 А200М6 10,1-28,0 1390-1810 403
960 30,0 А200L6 10,1-33,1 1390-1780 410
ВР 280-46 №8 1 725 15,0 А180М8 15,3-24,1 1250-1530 398 ДО-42 5
725 18,5 А200М8 15,3-27,5 1250-1580 473
725 22,0 А200L8 15,3-32,0 1250-1640 513 ДО-43 6
725 30,0 A225M8 15,3-41,0 1250-1630 558
725 37,0 A250S8 15,3-48,1 1250-1600 567
960 37,0 A225M6 20,5-33,8 2200-2750 589
960 45,0 A250S6 20,5-40,0 2200-2850 724
960 55,0 A250M6 20,5-47,1 2200-2900 780
960 75,0 A280S6 20,5-59,1 2200-2850 950
960 90,0 A280M6 20,5-65,4 2200-2800 990
ВР 280-46 №6,3 5 400 2,2 подбор 4,20-13,1 240-300 230 без эд ДО-43 6
470 4,0 подбор 4,80-15,8 330-415
540 5,5 подбор 5,51-18,0 435-550
620 7,5 подбор 6,42-20,5 580-710
700 11,0 подбор 7,21-23,5 720-910
800 15,0 подбор 8,23-26,5 950-1200
900 22,0 подбор 9,31-30,0 1200-1510
1000 30,0 подбор 10,5-33,1 1480-1880
1100 37,0 подбор 11,6-36,4 1800-2400
ВР 280-46 №8 5 300 3 подбор 6,25-20,1 220-275 380 без эд ДО-43 6
350 5,5 подбор 7,41-24,1 295-375
400 7,5 подбор 8,51-27,2 380-490
450 11 подбор 9,54-30,3 480-610
500 15 подбор 10,7-34,5 600-760
560 18,5 подбор 11,9-98,1 750-960
620 22 подбор 13,3-42,5 910-1190
680 30 подбор 14,3-46,1 1110-1400
750 45 подбор 16,0-51,2 1380-1710
820 55 подбор 17,5-55,5 1600-2010
880 75 подбор 18,2-60,0 1820-2480
ВР 280-46 №10 5 250 5,5 подбор 10,4-34,1 240-300 600 без эд ДО-43 8
280 7,5 подбор 11,7-37,1 295-365
320 11 подбор 13,5-42,1 380-500
360 15 подбор 14,8-48,1 490-630
410 22 подбор 16,8-55,1 620-810
460 30 подбор 19,1-60,2 790-1040
520 45 подбор 22,1-69,1 1000-1280
570 55 подбор 23,5-75,1 1200-1600
630 75 подбор 26,1-84,3 1450-1950
700 110 подбор 28,4-94,5 1810-2420
ВР 280-46 №12,5 5 220 11 подбор 18,1-58,1 280-355 750 без эд ДО-43 10
240 15 подбор 19,2-62,1 340-440
270 18,5 подбор 21,6-70,1 425-535
300 30 подбор 24,5-78,1 525-690
330 37 подбор 26,7-85,2 640-800
360 45 подбор 28,9-93,5 760-940
400 55 подбор 32,5-100,1 930-1230
440 75 подбор 36,1-111,5 1150-1500
490 110 подбор 40,0-127,5 1400-1870
