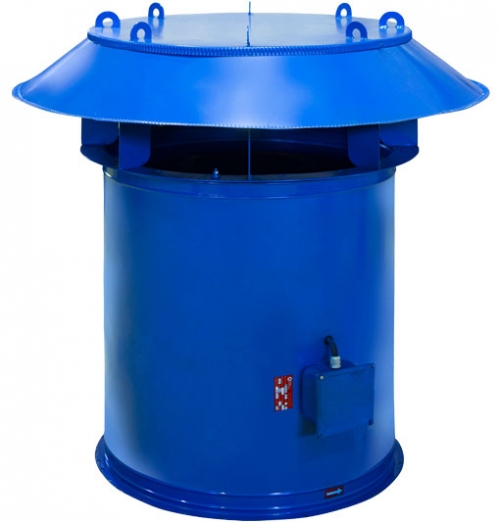

Вентилятор осевой крышный для подпора воздуха ВКОПв 25-188
Артикул: ВКОПв 25-188 🖶 Распечатать упрощённую версию
Крышные вентиляторы устанавливаются на кровле зданий и обеспечивают прямую подачу наружного воздуха с надкровельного пространства в лестничные и лифтовые зоны, создавая избыточное давление в этих зонах и не допуская поступление дыма в эти помещения. Применение данных вентиляторов позволяет упростить вентиляционную систему и освободить рабочее пространство на техническом этаже.
Общие сведения
В крышных вентиляторах ВКОПв 25-188 в качестве осевых используются вентиляторы типа ВО 25-188. Входная часть агрегата выполнена в виде входной шахты, предотвращающей поступление атмосферных осадков в вентилятор и обслуживаемое помещение.
Варианты изготовления
Вентилятор имеет три варианта компоновки: компоновка 01 – с обратным клапаном который не допускает возможное перетекание воздуха наружу из помещения при неработающем вентиляторе. компоновка 02 – без обратного клапана компоновка 03 – стакан с обратным клапаном
- ✗ Уточняйте наличие
- Цена:По запросу Получить скидку!
Общая информация
Характеристики

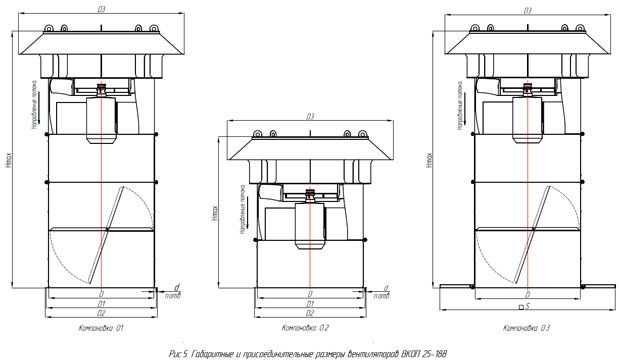

Габаритно-присоединительные размеры ВКОПв 25-188
| № вент. | D, мм | D1, мм | D2, мм | D3, мм | Hmax, мм | S, мм | d, мм | n, мм | ||
| Компоновка | ||||||||||
| 01 | 02 | 03 | ||||||||
| 6,3 | 630 | 670 | 688 | 1118 | 1457 | 800 | 1460 | 1200 | 10,5 | 12 |
| 7,1 | 710 | 750 | 768 | 1148 | 1587 | 830 | 1590 | 1300 | 10,5 | 12 |
| 8 | 820 | 833 | 865 | 1330 | 2147 | 1260 | 2150 | 1505 | 10,5 | 16 |
| 9 | 900 | 640 | 980 | 1425 | 2207 | 1300 | 2210 | 1505 | 14 | 16 |
| 10 | 1000 | 1040 | 1090 | 1565 | 2357 | 1335 | 2360 | 1650 | 14 | 16 |
| 11,2 | 1120 | 1170 | 1200 | 1720 | 2367 | 1410 | 2370 | 1650 | 14 | 20 |
| 12,5 | 1250 | 1295 | 1344 | 1865 | 2467 | 1480 | 2470 | 1780 | 14 | 20 |
Технические характеристики вентиляторов осевых крышных ВКОПв 25-188
Технические характеристики вентиляторов ВКОП следует получать из индивидуальных характеристик соответствующих осевых вентиляторов (ВО 25-188) с уменьшением создаваемого вентилятором давления на величину потерь давления во входной шахте. Потери давления во входной шахте для вентиляторов разных типоразмеров приведены на графике.
