Вентиляторы радиальные ВР 9-55

Артикул: ВР 9-55 🖶 Распечатать упрощённую версию

Вентиляторы радиальные ВР 9-55 Изображение_1

Общие сведения
Вентиляторы ВР 9-55 применяются в стационарных системах отопления и кондиционирования воздуха; вентиляции производственных, общественных и жилых зданий, а также в других санитарно-технических целях.
ВР 9-55 вентиляторы одностороннего всасывания, среднего давления, являются продолжением по типоразмерному ряду вентиляторов ВЦ 14-46. Они изготавливаются только по исполнению 5 (через клиноременную передачу) и имеют рабочее колесо диаметром 1000 и 1200 мм, что соответствует типоразмеру № 10 и №12. Рабочее колесо вентилятора ВР 9-55 имеет 32 вперед загнутых лопатки, корпус спирально неповоротный (например: вентилятор с углом наклона корпуса (улиты) 90° повернуть на 45° нельзя).

  • ✗ Уточняйте наличие
  • Цена:По запросу Получить скидку!
  • Заказать Подобрать аналог

  • Общая информация

  • Характеристики

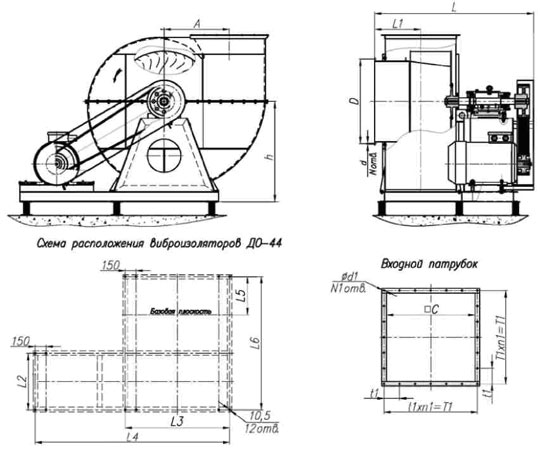

Габаритные размеры вентиляторов ВР 9-55 исп-5

№ вентилятора A D d d1 h L L1 L2 L3
10 650 845 12 12 1025 1760 490 694 1060
12 780 1010 12 12 1200 1900 550 684 1256



№ вентилятора L4 L5 L6 C t1 T1 n1 N N1
10 2056 390 1466 700 149 746 5 16 20
12 2356 460 1596 840 149 894 6 20 24

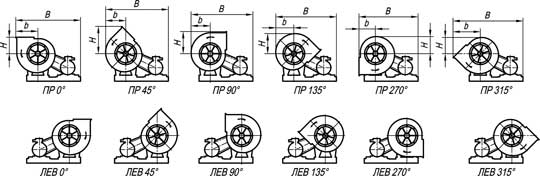

Положение корпуса вентилятора ВР 9-55 исп-5. По спецзаказу возможно изготовление положения 180°

Габаритные размеры вентиляторов ВР 9-55 исп-5

№ вентилятора Пр135°, Л135° Пр270°, Л270° Пр315°, Л315°
  B b H B b H B b H
10 2860 1048 886 2310 670 913 2763 1215 702
12 3270 1520 1063,5 2590 795 962 3167 1445 840



№ вентилятора Пр0°, Л0° Пр45°, Л45° Пр90°, Л90°
  B b H B b H B b H
10 2596 1048 670 2500 699 1215 2474 679 1048
12 2970 1248 795 2861 560 563 2845 795 1239





№ вент.

 Электродвигатель

Параметры в рабочей зоне



Масса не более, кг



V, m3
Типоразмер

Мощ,кВт

/об

 Частота вращения рабочего колеса, мин-1 Производительность 103 х м3/час Полное давление,
Па
№10 АИР 160 М4 18,5/1500 580 18-34 920-1060 1072 7,7
АИР 180 S4 22/1500 640 20-37 1130-1290 1100
АИР 180 M4 30/1500 720 23-40 1420-1615 1120
АИР 180 М6 18,5/1000 588 12-38,5 885-1140 1092
АИР 200 М6 22/1000 668 13-37,5 1120-1415 1142
АИР 200 L6 30/1000 723 13,5-35 1330-1615 1163
АИР 250 S6 45/1000 750 24,5-52 1640-1880 1320
АИР 250 М6 55/1000 820 26-65 1900-2100 1360
№12 А 200 L6 30/1000 485 26,5-60 910-1020 1510 11,3
А 200 S6 45/1000 600 32-62 1390-1550 1652
А 250 M6 55/1000 620 35-69 1530-1690 1695
