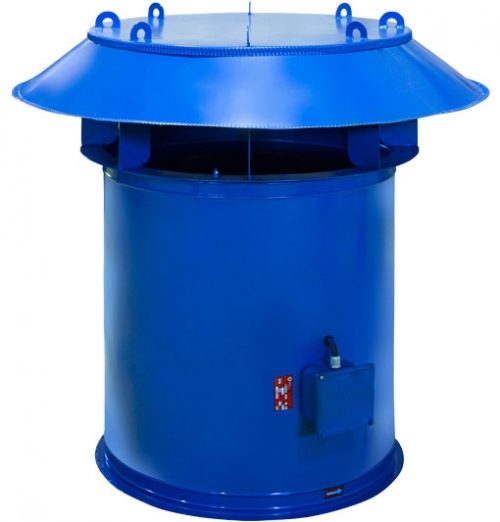

Вентилятор осевой крышный для подпора воздуха ВКОПв 30-160
Артикул: ВКОПв 30-160 🖶 Распечатать упрощённую версию
Крышные вентиляторы устанавливаются на кровле зданий и обеспечивают прямую подачу наружного воздуха с надкровельного пространства в лестничные и лифтовые зоны, создавая избыточное давление в этих зонах и не допуская поступление дыма в эти помещения. Применение данных вентиляторов позволяет упростить вентиляционную систему и освободить рабочее пространство на техническом этаже.
Общие сведения
В крышных вентиляторах ВКОПв 30-160 в качестве осевых используются вентиляторы типа ВО 30-160. Входная часть агрегата выполнена в виде входной шахты, предотвращающей поступление атмосферных осадков в вентилятор и обслуживаемое помещение. Варианты изготовления
Вентилятор имеет три варианта компоновки: компоновка 01 – с обратным клапаном который не допускает возможное перетекание воздуха наружу из помещения при неработающем вентиляторе. компоновка 02 – без обратного клапана компоновка 03 – стакан с обратным клапаном
- ✗ Уточняйте наличие
- Цена:По запросу Получить скидку!
Общая информация
Характеристики

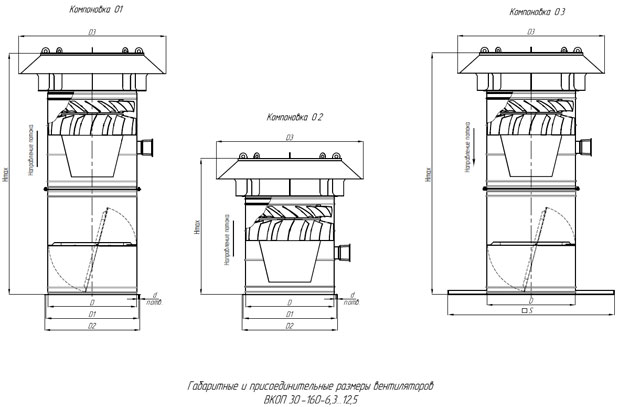

Габаритно-присоединительные размеры ВКОПв 30-160
| № вент. | D, мм | D1, мм | D2, мм | D3, мм | Hmax, мм | S, мм | d, мм | n, мм | ||
| Компоновка | ||||||||||
| 01 | 02 | 03 | ||||||||
| 6,3 | 630 | 670 | 688 | 1090 | 1867 | 1020 | 1870 | 1200 | 10,5 | 12 |
| 7,1 | 710 | 750 | 768 | 1090 | 1917 | 1070 | 1920 | 1285 | 10,5 | 16 |
| 8 | 800 | 840 | 858 | 1330 | 2177 | 1290 | 2180 | 1505 | 10,5 | 16 |
| 9 | 900 | 960 | 1000 | 1425 | 2391 | 1484 | 2394 | 1505 | 14 | 16 |
| 10 | 1000 | 1070 | 1110 | 1565 | 2680 | 1475 | 2685 | 1650 | 14 | 16 |
| 11,2 | 1120 | 1195 | 1220 | 1720 | 2652 | 1690 | 2655 | 1650 | 14 | 20 |
| 12,5 | 1250 | 1320 | 1350 | 1865 | 2677 | 1690 | 2680 | 1780 | 14 | 20 |
Технические характеристики вентиляторов осевых крышных ВКОПв 30-160

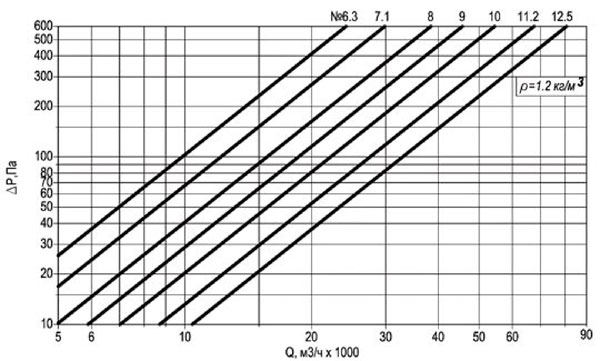

Технические характеристики вентиляторов ВКОП следует получать из индивидуальных характеристик соответствующих осевых вентиляторов (ВО 30-160) с уменьшением создаваемого вентилятором давления на величину потерь давления во входной шахте. Потери давления во входной шахте для вентиляторов разных типоразмеров приведены на графике.
