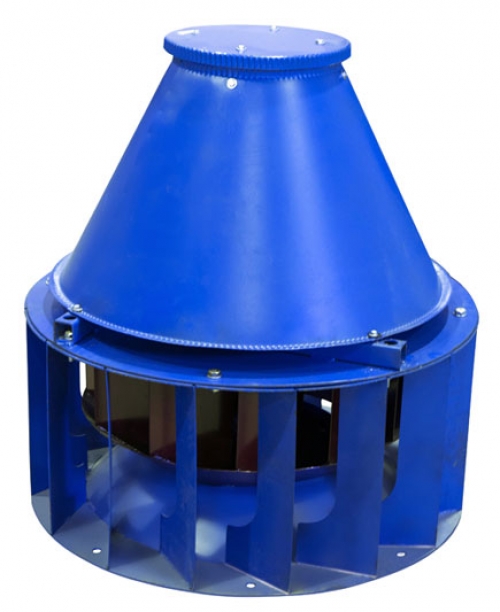

Вентиляторы крышные ВКРС
Артикул: ВКРС 🖶 Распечатать упрощённую версию
Назначение и условия эксплуатации
Вентиляторы крышные ВКРС используют в вытяжных вентиляционных системах зданий разного назначения или для решения определенных производственных и санитарно-технических задач. Исключением служит использование с технологическими установками, при работе которых окружающий воздух нагревается до температуры воспламенения содержащихся в нем взрывоопасных веществ.
- ✗ Уточняйте наличие
- Цена:По запросу Получить скидку!
Общая информация
Характеристики

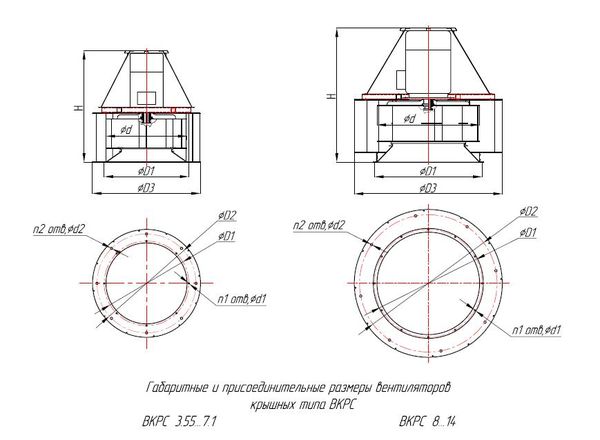

Габаритно-присоединительные размеры ВКРС
|
Типоразмер |
d, мм |
D1, мм |
D2, мм |
D3, мм |
H, мм |
d1, мм |
d2, мм |
n1, мм |
|
3,55 |
355 |
430 |
595 |
650 |
527 |
10,5 |
14 |
8 |
|
4 |
400 |
430 |
595 |
650 |
601 |
10,5 |
14 |
8 |
|
4,5 |
450 |
490 |
595 |
720 |
710 |
10,5 |
14 |
8 |
|
5 |
500 |
490 |
595 |
720 |
710 |
10,5 |
14 |
8 |
|
5,6 |
560 |
660 |
772 |
870 |
770 |
10,5 |
14 |
8 |
|
6,3 |
630 |
660 |
772 |
842 |
870 |
10,5 |
14 |
8 |
|
7,1 |
710 |
660 |
772 |
870 |
890 |
10,5 |
14 |
8 |
|
8 |
800 |
838 |
1072 |
1154 |
1048 |
10,5 |
14 |
8 |
|
9 |
900 |
850 |
1072 |
1180 |
1172 |
10,5 |
14 |
8 |
|
10 |
1000 |
1038 |
1272 |
1400 |
1450 |
10,5 |
16 |
8 |
|
11,2 |
1120 |
1038 |
1272 |
1500 |
1608 |
10,5 |
16 |
8 |
|
12,5 |
1250 |
1310 |
1522 |
1650 |
1782 |
10,5 |
16 |
8 |
|
14 |
1400 |
1310 |
1522 |
1800 |
1900 |
10,5 |
16 |
8 |
| ентилятор | Число лопаток | Частота вращения, об/мин | Мощность эл-ля, кВт | параметры в рабочей зоне | Масса, кг | |
| Производительность 10³ х м³/час | Полное давление, Па | |||||
| №3,55 | 6 | 0,25 | 1500 | 0,6-2,5 | 0-260 | 65 |
| 2,2 | 3000 | 1,25-5,25 | 0-1160 | 66 | ||
| 9 | 0,37 | 1500 | 0,75-3,0 | 0-255 | 67 | |
| 3 | 3000 | 1,60-6,30 | 0-1160 | 66 | ||
| №4 | 6 | 0,55 | 1500 | 0,75-3,75 | 0-320 | 77 |
| 3 | 3000 | 1,75-8,0 | 0-1520 | 77 | ||
| 9 | 0,75 | 1500 | 1,0-4,75 | 0-400 | 78 | |
| 5,5 | 3000 | 2,0-9,5 | 0-1620 | 78 | ||
| №4,5 | 6 | 0,75 | 1500 | 1,5-5,5 | 0-460 | 81 |
| 7,5 | 3000 | 3,0-11,4 | 0-1950 | 79 | ||
| 9 | 1,1 | 1500 | 2,0-6,8 | 0-500 | 86 | |
| 11 | 3000 | 3,8-14,0 | 0-2100 | 78 | ||
| №5 | 6 | 1,5 | 1500 | 2,0-8,0 | 0-600 | 90 |
| 9 | 2,2 | 1500 | 2,4-9,6 | 0-640 | 94 | |
| №5,6 | 6 | 0,75 | 1000 | 1,8-7,2 | 0-320 | 98 |
| 2,2 | 1500 | 2,8-11,0 | 0-720 | 99 | ||
| 9 | 1,1 | 1000 | 2,2-8,8 | 0-340 | 100 | |
| 3 | 1500 | 3,40-13,40 | 0-780 | 106 | ||
| №6,3 | 6 | 1,1 | 1000 | 2,6-10,5 | 0-400 | 107 |
| 4 | 1500 | 4,0-16,0 | 0-980 | 128 | ||
| 9 | 1,5 | 1000 | 3,2-12,6 | 0-440 | 112 | |
| 5,5 | 1500 | 5,0-19,8 | 0-1060 | 139 | ||
| №7,1 | 6 | 2,2 | 1000 | 4,0-15,4 | 0-550 | 143 |
| 7,5 | 1500 | 6,0-23,5 | 0-1280 | 161 | ||
| 9 | 3 | 1000 | 5,0-19,0 | 0-600 | 156 | |
| 11 | 1500 | 7,0-28,0 | 0-1320 | 175 | ||
| №8 | 6 | 4 | 1000 | 5,6-22,5 | 0-710 | 234 |
| 15 | 1500 | 8,75-33,0 | 0-1580 | 244 | ||
| 9 | 3 | 750 | 6,0-24,0 | 0-650 | 326 | |
| 7,5 | 1000 | 6,5-26,25 | 0-740 | 240 | ||
| 22 | 1500 | 10,0-40,5 | 0-1720 | 326 | ||
| №9 | 6 | 3 | 750 | 6,0-23,0 | 0-475 | 272 |
| 7,5 | 1000 | 7,5-32,0 | 0-900 | 280 | ||
| 9 | 5,5 | 750 | 7,5-28,0 | 0-620 | 298 | |
| 11 | 1000 | 10,0-38,0 | 0-970 | 353 | ||
| №10 | 6 | 5,5 | 750 | 8,0-32,0 | 0-600 | 403 |
| 15 | 1000 | 11,0-43,0 | 0-1120 | 442 | ||
| 9 | 7,5 | 750 | 10,0-40,0 | 0-680 | 467 | |
| 18,5 | 1000 | 13,0-52,5 | 0-1200 | 497 | ||
| №11,2 | 6 | 11 | 750 | 12,0-46,5 | 0-800 | 490 |
| 22 | 1000 | 15,0-62,0 | 0-1400 | 500 | ||
| 9 | 15 | 750 | 14,0-56,0 | 0-840 | 490 | |
| 30 | 1000 | 18,0-74,0 | 0-1500 | 565 | ||
| №12,5 | 6 | 15 | 750 | 16,0-64,0 | 0-1000 | 600 |
| 9 | 22 | 750 | 20,0-78,0 | 0-1040 | 677 | |
