Вентиляторы крышные ВКРМ

Артикул: ВКРМ 🖶 Распечатать упрощённую версию

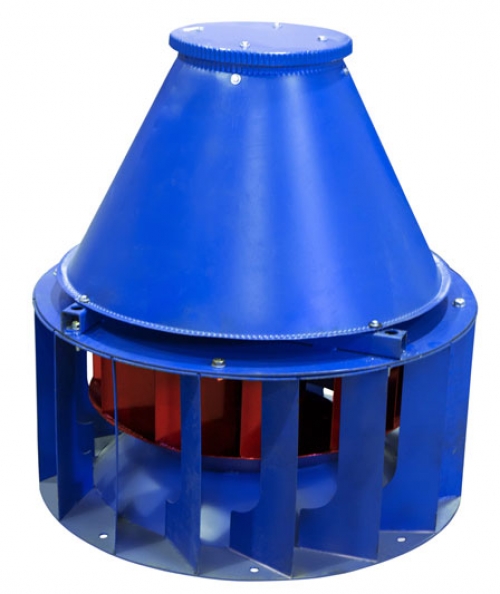

Вентиляторы крышные ВКРМ Изображение_1

Крышные вентиляторы типа ВКРМ используются в вытяжных вентиляционных системах промышленных и других помещений. Они устанавливаются на кровлях и удаляют воздух и другие невзрывоопасные газовоздушные среды, агрессивность которых не выше агрессивности воздушных масс по отношению к углеродистым сталям. В данных рабочих средах не должны присутствовать липкие вещества и волокнистые материалы, а содержание пыли может быть в пределах 100 г/м³. Вентиляторы данного типа не предназначены для работы с сетью воздуховодов. Только при производительности выше минимальной возможно подключение сети воздуховодов.
Общие сведения
Крышные вентиляторы ВКРМ характеризуются низким давлением и односторонним всасыванием. Они состоят из рамы, рабочего колеса, асинхронного двигателя, диффузора, защитного ограждения и колпака. Двигатель работает от сети с напряжением в 380В, частота 50Гц. Мощность, количество лопаток и частота вращения зависит от типоразмера агрегата. №3,15-№8 имеют 13 назад загнутых лопаток, №10-12,5 – 12. В комплектацию вентилятора может входить стакан, клапан и поддон.

  • ✗ Уточняйте наличие
  • Цена:По запросу Получить скидку!
  • Заказать Подобрать аналог

  • Общая информация

  • Характеристики

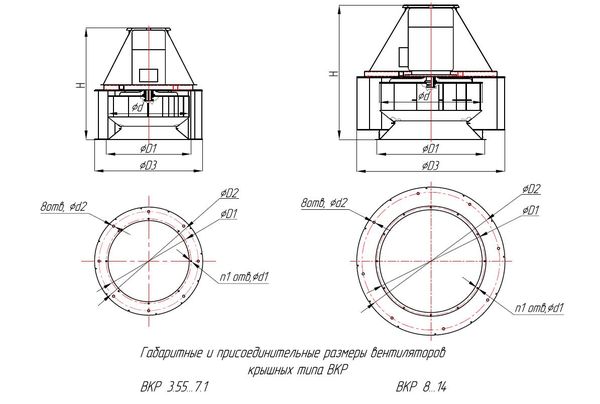

Габаритно-присоединительные размеры ВКР

Типоразмер
вентилятора

d, мм

D1, мм

D2, мм

D3, мм

H, мм

d1, мм

d2, мм

n1, мм

3,55

 315 345 450 530 500 8

12

8

4

 400 430 595 650 601 10,5

14

8

4,5

 450 490 595 720 710 10,5

14

8

5

 500 490 595 720 710 10,5

14

8

5,6

 560 660 772 870 770 10,5

14

8

6,3

 630 660 772 842 870 10,5

14

8

7,1

 710 660 772 870 890 10,5

14

8

8

 800 838 1072 1154 1048 10,5

14

8

9

 900 850 1072 1180 1172 10,5

14

8

10

 1000 1038 1272 1400 1450 10,5

16

 8

11,2

 1120 1038 1272 1500 1608 10,5

16

 8

12,5

 1250 1310 1522 1650 1782 10,5

16

 8

14

 1400 1310 1522 1800 1900 10,5

16

 8

Марка вентилятора D рабочего колеса Частота, об/мин. Электродвигатель Параметры в рабочей зоне Масса, кг
Мощность, кВт Тип *  Производительность, м³/сек Полное давление, Па
ВКР №3,55 0,95 890 0,18 63A6 0,25-0,52 100-0 43
1 890 0,18 63A6 0,29-0,61 110-0 43
1,05 890 0,18 63A6 0,34-0,7 120-0 43
1,1 890 0,18 63A6 0,39-0,8 130-0 43
0,95 1380 0,25 63A4 0,39-0,8 240-0 43
1 1380 0,25 63A4 0,46-0,94 265-0 43
1,05 1380 0,37 63B4 0,53-1,1 290-0 43
1,1 1390 0,55 71A4 0,61-1,3 325-0 52
ВКР №4 0,95 890 0,18 63A6 0,36-0,74 125-0 46
1 890 0,18 63A6 0,42-0,87 140-0 46
1,05 890 0,18 63A6 0,49-1,0 155-0 46
1,1 890 0,25 63B6 0,56-1,2 170-0 46
0,95 1370 0,37 63B4 0,56-1,14 300-0 46
1 1390 0,55 71A4 0,65-1,35 340-0 55
1,05 1390 0,75 71B4 0,76-1,57 375-0 55
1,1 1390 0,75 71B4 0,88-1,8 410-0 55
ВКР №4,5 0,95 890 0,18 63A6 0,52-1,1 160-0 52
1 890 0,25 63B6 0,6-1,25 175-0 52
1,05 910 0,37 71A6 0,71-1,47 205-0 60
1,1 910 0,37 71A6 0,82-1,7 225-0 60
0,95 1390 0,75 71B4 0,81-1,7 390-0 60
1 1400 1,1 80A4 0,95-1,95 435-0 65
1,05 1405 1,5 80B4 1,1-2,26 485-0 65
1,1 1405 1,5 80B4 1,26-2,6 530-0 65
ВКР №5 0,95 910 0,37 71A6 0,71-1,5 200-0 75
1 900 0,55 71B6 0,85-1,7 225-0 75
1,05 900 0,55 71B6 0,96-2,0 245-0 75
1,1 930 0,75 80A6 1,15-2,5 290-0 80
0,95 1400 1,1 80A4 1,1-2,4 485-0 80
1 1405 1,5 80B4 1,3-2,7 545-0 80
1,05 1420 2,2 90L4 1,5-3,2 610-0 90
1,1 1430 3 100S4 1,8-3,7 680-0 95
ВКР №5,6 0,95 900 0,55 71B6 1,0-2,2 250-0 80
1 930 0,75 80A6 1,2-2,5 300-0 85
1,05 930 1,1 80B6 1,4-2,9 330-0 85
1,1 940 1,5 90L6 1,6-3,4 370-0 95
0,95 1420 2,2 90L4 1,6-3,3 630-0 95
1 1430 3 100S4 1,9-3,8 705-0 100
1,05 1430 4 100L4 2,2-4,4 780-0 110
1,1 1430 5,5 112M4 2,5-5,2 855-0 120
ВКР №6,3 0,95 930 1,1 80B6 1,5-3,0 340-0 110
1 940 1,5 90L6 1,7-3,6 385-0 120
1,05 950 2,2 100L6 2,0-4,3 435-0 135
1,1 950 3 112MA6 2,3-4,8 475-0 145
0,95 1430 4 100L4 2,3-4,5 805-0 135
1 1430 5,5 112M4 2,7-5,5 890-0 145
1,05 1450 7,5 132S4 3,1-6,5 1015-0 165
1,1 1450 11 132M4 3,6-7,5 1110-0 185
ВКР №7,1 0,95 950 2,2 100L6 2,2-4,5 450-0 140
1 950 3 112MA6 2,5-5,2 500-0 160
1,05 950 4 112MB6 2,9-6,0 550-0 160
1,1 960 5,5 132S6 3,4-7,0 620-0 180
0,95 1450 7,5 132S4 3,3-6,8 1055-0 180
1 1450 11 132M4 3,8-8,0 1165-0 195
1,05 1450 15 160S4 4,5-9,2 1290-0 235
1,1 1450 15 160S4 5,1-10,5 1410-0 235
ВКР №8 0,95 950 4 112MB6 3,1-6,4 575-0 220
1 960 5,5 132S6 3,6-7,5 650-0 240
1,05 970 7,5 132M6 4,3-8,8 730-0 260
1,1 970 11 160S6 4,9-10,1 800-0 300
0,95 1450 15 160S4 4,7-9,7 1335-0 300
1 1450 18,5 160M4 5,5-11,3 1480-0 325
1,05 1460 22 180S4 6,4-13,2 1655-0 340
1,1 1460 30 180M4 7,4-15,1 1815-0 360
ВКР №9 0,95 710 3 112MB6 3,3-6,8 405-0 250
1 710 4 132S8 3,8-7,9 450-0 270
1,05 710 5,5 132M8 4,4-9,2 495-0 290
1,1 720 7,5 160S8 5,1-10,5 560-0 330
0,95 970 7,5 132M6 4,5-9,2 755-0 290
1 970 11 160S6 5,2-10,8 840-0 330
1,05 975 15 160M6 6,1-12,5 935-0 355
1,1 975 15 160M6 7,0-14,4 1025-0 355
ВКР №10 0,95 710 5,5 132M8 4,5-9,3 500-0 355
1 720 7,5 160S8 5,3-11 570-0 395
1,05 720 11 160M8 6,3-12,7 630-0 420
1,1 720 11 160M8 7,1-14,6 690-0 420
0,95 975 15 160M6 6,2-12,7 945-0 420
1 975 18,5 180M6 7,2-14,8 1050-0 455
1,05 975 22 200M6 8,4-17,2 1150-0 530
1,1 980 30 200L6 9,7-19,9 1280-0 570
ВКР №11,2 0,95 720 11 160M8 6,4-13,2 645-0 455
1 720 11 160M8 7,5-15,4 715-0 455
1,05 725 15 180M8 8,7-18,0 800-0 490
1,1 730 18,5 200M8 10,1-20,8 890-0 565
0,95 975 22 200M6 8,7-17,9 1185-0 565
1 980 30 200L6 10,2-21,0 1325-0 605
1,05 985 37 225M6 11,9-24,4 1475-0 650
ВКР №12,5 0,95 730 18,5 200M8 9,1-18,6 830-0 615
1 730 22 200L8 10,6-22,0 915-0 655
1,05 735 30 225M8 12,3-25,3 1025-0 700
ВКР №14 0,95 735 30 225M8 12,8-26,3 1050-0 800
1 735 37 250S8 15,0-31,0 1165-0 930
