Вентиляторы осевые ВО 14-320
Артикул: ВО 14-320 🖶 Распечатать упрощённую версию
Осевые вентиляторы ВО 14-320 нашли свое применение в стационарных воздушно-отопительных и вентиляционных системах помещений различного назначения.
Они представляют собой агрегаты одностороннего всасывания и низкого давления. Рабочее колесо вентиляторов расположено в обечайке – цилиндрическом корпусе. Оно оснащается 3, 4 или 5 лопатками, закрепленными под углом к вращающейся плоскости. Количество лопаток зависит от типоразмера вентилятора. Модели № 3,5, 4 и 8 оснащены тремя лопатками, № 5 и № 10 – четырьмя, а № 6,3 и № 12, 5 – пятью. Данные вентиляторы пользуются популярностью за возможность подачи больших объемов воздуха, при этом аэродинамическое сопротивление вентиляционной сети незначительно.
- ✗ Уточняйте наличие
- Цена:По запросу Получить скидку!
Общая информация
Характеристики

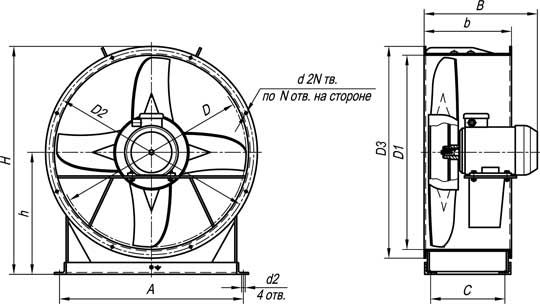

Габаритные и присоединительные размеры вентиляторов ВО 14-320
|
№ вентилятора |
D | D1 | D2 | D3 | d | d2 | A | Bmax | b | C | H | h | N |
| 3,15 | 315 | 320 | 350 | 370 | 8 | 12 | 270 | 347 | 213 | 95 | 437 | 240 | 8 |
| 4 | 400 | 405 | 430 | 455 | 10 | 12 | 350 | 416 | 260 | 120 | 510 | 270 | 8 |
| 5 | 500 | 510 | 535 | 560 | 10 | 12 | 450 | 406 | 260 | 155 | 628 | 335 | 8 |
| 6,3 | 630 | 640 | 660 | 690 | 10 | 12 | 550 | 446 | 300 | 200 | 763 | 400 | 8 |
| 8 | 800 | 820 | 850 | 880 | 10 | 14 | 750 | 508 | 350 | 265 | 979 | 515 | 8 |
| 10 | 1000 | 1005 | 1040 | 1096 | 14 | 14 | 900 | 643 | 500 | 330 | 1208 | 650 | 16 |
| 12,5 | 1250 | 1266 | 1310 | 1357 | 14 | 14 | 1100 | 683 | 500 | 350 | 1444 | 750 | 24 |
Технические характеристики вентиляторов осевых ВО 14-320
|
Вентиляторы ВО 14-320 |
Электродвигатель | Параметры в рабочей зоне |
Масса не более, кг |
|||
| Типоразмер | Мощность,кВт | Частота вращения, мин-1 | Производительность 103 х м3/час | Полное давление, Па |
||
| №3,15 | АИР56В4 | 0,18 | 1500 | 2,0-2,8 | 50-10 | 12,5 |
| №4 | АИР56А4 | 0,18 | 1320 | 2,3-3,7 | 90-53 | 15,5 |
| АИР63А4 | 0,25 | 1320 | 2,3-3,7 | 90-53 | 16,8 | |
| АИР71А2 | 0,75 | 2820 | 4,9-7,9 | 410-240 | 20,0 | |
| №5 | АИР63В4 | 0,37 | 1320 | 4,6-6,5 | 145-75 | 22,0 |
| №6,3 | АИР71А6 | 0,37 | 915 | 7,0-9,9 | 95-65 | 33,4 |
| АИР80А4 | 1,1 | 1395 | 10,4-15,5 | 230-150 | 36,5 | |
| №8 | АИР100S4 | 3 | 1410 | 21,0-27,7 | 320-200 | 75,5 |
| №10 | АИР112МА6 | 3 | 950 | 25,3-37,0 | 220-140 | 120 |
| №12,5 | АИР112МВ8 | 3 | 720 | 35,0-53,5 | 193-125 | 199,2 |
| АИР132М6 | 7,5 | 960 | 47,5-72,0 | 340-220 | 232 | |
