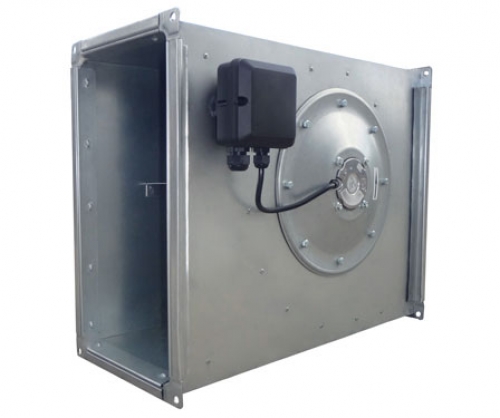

Вентилятор канальный ВКП
Артикул: ВКП 🖶 Распечатать упрощённую версию
Круглые и прямоугольные канальные вентиляторы получили широкое распространение в вентиляционных системах частных домов, гостиниц, ремонтных мастерских и других небольших производственных помещений с относительно непротяженной вентиляционной магистралью. Популярность прямоугольных и круглых канальных вентиляторов объясняется целым рядом преимуществ их эксплуатации:
• Компактные габариты
• Встроенные термоконтакты
• Возможность монтажа в любом положении
• Возможность плавного регулирования скорости
• Отсутствие необходимости в техническом обслуживании
• Высокая надежность работы
- ✗ Уточняйте наличие
- Цена:По запросу Получить скидку!
Общая информация
Характеристики
Габаритные и присоединительные размеры ВКП

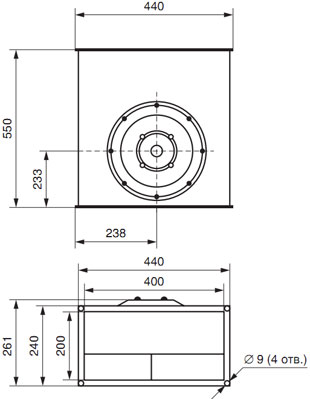

ВКП 40-20-4/4Е
ВКП 50-25-4/4Е, 6/6Е

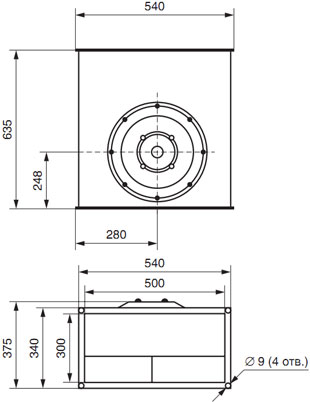

ВКП 50-30-4/4Е, 6/6Е

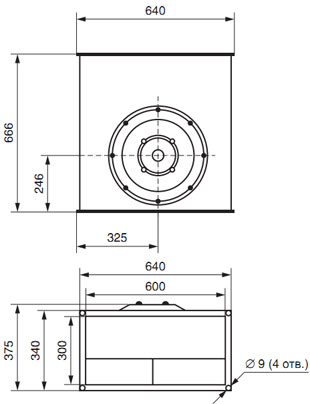

ВКП 60-30-4/4Е, 6/6Е

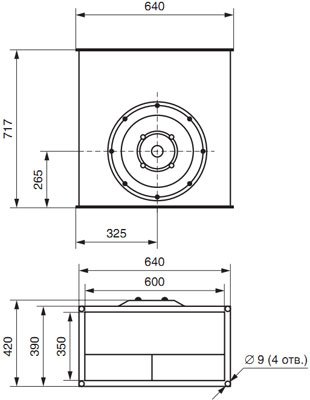

ВКП 60-35-4/4Е, 6/6Е
ВКП 70-40-4/6

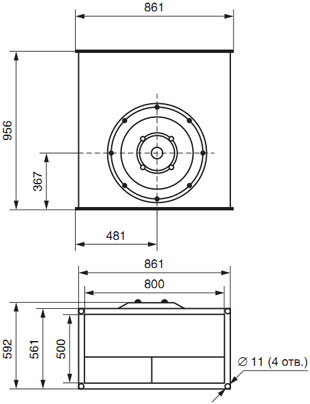

ВКП 80-50-4/6

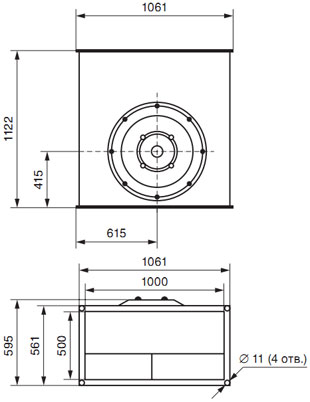

ВКП 100-50-6
Условия эксплуатации
Канальные вентиляторы ВК бесшумные общего назначения рассчитаны на эксплуатацию в условиях умеренного климата по ГОСТ 15150 по второй категории размещения оборудования.
Температурный диапазон рабочей среды – от -40С до +60С.
Максимальная запыленность перемещаемого воздуха – 100 мг/м.куб.
Защита оборудования от пыли и влаги – IP44.
1. ВКП 40-20-4Е - ВКП 50-25-6D
| Характеристика | ВКП 40-20-4Е | ВКП 40-20-4D | ВКП 50-25-4E | ВКП 50-25-4D | ВКП 50-25-6E | ВКП 50-25-6D |
| Напряжение, В/ частота, Гц | -230/50 | -400/50 | -230/50 | -400/50 | -230/50 | -400/50 |
| Фазность | 1 | 3 | 1 | 3 | 1 | 3 |
| Потребляемая мощность, Вт | 330 | 330 | 510 | 490 | 265 | 300 |
| Ток, А | 1.52 | 0.63 | 2.3 | 0.82 | 1.3 | 0.81 |
| Мах расход воздуха, м3/ч | 1250 | 1200 | 1600 | 1800 | 1350 | 1500 |
| Частота вращения об/мин | 1280 | 1270 | 1320 | 1300 | 900 | 930 |
| Мах температура перемещаемого воздуха, С | 50 | 60 | 40 | 60 | 60 | 60 |
| Уровень звукового давления на расст. 3м, дБ (А) | 54 | 52 | 56 | 55 | 44 | 44 |
| Класс защиты двигателя | IP44 | IP44 | IP44 | IP44 | IP44 | IP44 |
| Ёмкость конденсатора, мкФ | 6 | - | 8 | - | 6 | - |
| Тип термозащиты | Встраиваемое биметаллическое термореле | |||||
| Масса, кг | 16 | 16 | 19 | 19 | 19 | 19 |

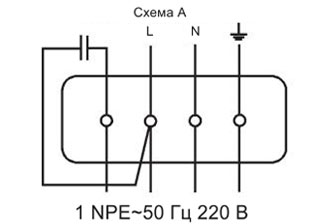

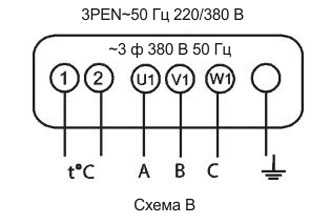

| Электрическая схема подключения | А | В | А | В | А | В |
2. ВКП 50-30-4Е - ВКП 50-30-6D
| Характеристика | ВКП 50-30-4Е | ВКП 50-30-4D | ВКП 50-30-6E | ВКП 50-30-6D | ||
| Напряжение, В/ частота, Гц | -230/50 | -400/50 | -230/50 | -400/50 | ||
| Фазность | 1 | 3 | 1 | 3 | ||
| Потребляемая мощность, Вт | 900 | 870 | 320 | 320 | ||
| Ток, А | 4,1 | 1,8 | 1,6 | 0,77 | ||
| Мах расход воздуха, м3/ч | 2500 | 2450 | 1420 | 1590 | ||
| Частота вращения об/мин | 1330 | 1400 | 890 | 910 | ||
| Мах температура перемещаемого воздуха, С | 55 | 55 | 50 | 55 | ||
| Уровень звукового давления на расст. 3м, дБ (А) | 59 | 57 | 52 | 51 | ||
| Класс защиты двигателя | IP44 | IP44 | IP44 | IP44 | ||
| Ёмкость конденсатора, мкФ | 16 | - | 5 | - | ||
| Тип термозащиты | Встраиваемое биметаллическое термореле | |||||
| Масса, кг | 21 | 29 | 21 | 25 | ||
| Электрическая схема подключения | А | В | А | В | ||
3. ВКП 60-30-4Е - ВКП 60-30-6D
| Характеристика | ВКП 60-30-4Е | ВКП 60-30-4D | ВКП 60-30-6E | ВКП 60-30-6D | ||
| Напряжение, В/ частота, Гц | -230/50 | -400/50 | -230/50 | -400/50 | ||
| Фазность | 1 | 3 | 1 | 3 | ||
| Потребляемая мощность, Вт | 1600 | 1700 | 450 | 450 | ||
| Ток, А | 7,3 | 3,2 | 2,2 | 0,85 | ||
| Мах расход воздуха, м3/ч | 2700 | 3500 | 2470 | 2470 | ||
| Частота вращения об/мин | 1360 | 1360 | 900 | 900 | ||
| Мах температура перемещаемого воздуха, С | 40 | 40 | 40 | 60 | ||
| Уровень звукового давления на расст. 3м, дБ (А) | 62 | 58 | 55 | 50 | ||
| Класс защиты двигателя | IP44 | IP44 | IP44 | IP44 | ||
| Ёмкость конденсатора, мкФ | 25 | - | 8 | - | ||
| Тип термозащиты | Встраиваемое биметаллическое термореле | |||||
| Масса, кг | 28 | 32 | 31 | 32 | ||
| Электрическая схема подключения | А | В | А | В | ||
4. ВКП 60-35-4Е - ВКП 60-35-6D
| Характеристика | ВКП 60-35-4Е | ВКП 60-35-4D | ВКП 60-35-6E | ВКП 60-35-6D | ||
| Напряжение, В/ частота, Гц | -230/50 | -400/50 | -230/50 | -400/50 | ||
| Фазность | 1 | 3 | 1 | 3 | ||
| Потребляемая мощность, Вт | 2300 | 2200 | 720 | 780 | ||
| Ток, А | 10,0 | 4,0 | 3,6 | 1,5 | ||
| Мах расход воздуха, м3/ч | 4300 | 4200 | 2900 | 3500 | ||
| Частота вращения об/мин | 1360 | 1360 | 870 | 840 | ||
| Мах температура перемещаемого воздуха, С | 40 | 40 | 40 | 45 | ||
| Уровень звукового давления на расст. 3м, дБ (А) | 61 | 60 | 51 | 53 | ||
| Класс защиты двигателя | IP44 | IP44 | IP44 | IP44 | ||
| Ёмкость конденсатора, мкФ | 32 | - | 12 | - | ||
| Тип термозащиты | Встраиваемое биметаллическое термореле | |||||
| Масса, кг | 34 | 38 | 34 | 34 | ||
| Электрическая схема подключения | А | В | А | В | ||
5. ВКП 70-40-4D - ВКП 100-50-6D
| Характеристика | ВКП 70-40-4D | ВКП 70-40-6D | ВКП 80-50-4D | ВКП 80-50-6D | ВКП 100-50-6D | |
| Напряжение, В/ частота, Гц | -400/50 | -400/50 | -400/50 | -400/50 | -400/50 | |
| Фазность | 3 | 3 | 3 | 3 | 3 | |
| Потребляемая мощность, Вт | 3500 | 1150 | 4800 | 2800 | 3500 | |
| Ток, А | 5,9 | 2,3 | 8,0 | 4,85 | 6,0 | |
| Мах расход воздуха, м3/ч | 5600 | 4500 | 6500 | 6900 | 8200 | |
| Частота вращения об/мин | 1340 | 810 | 1400 | 870 | 930 | |
| Мах температура перемещаемого воздуха, С | 40 | 40 | 40 | 40 | 40 | |
| Уровень звукового давления на расст. 3м, дБ (А) | 65 | 56 | 68 | 60 | 62 | |
| Класс защиты двигателя | IP44 | IP44 | IP44 | IP44 | IP44 | |
| Ёмкость конденсатора, мкФ | - | - | - | - | - | |
| Тип термозащиты | Встраиваемое биметаллическое термореле | |||||
| Масса, кг | 50 | 50 | 80 | 80 | 85 | |
| Электрическая схема подключения | А | В | В | В | В | |
